PYLH型混流式消防排煙風機

產品名稱：

PYHL.HTF（B）排煙風機

產品介紹：

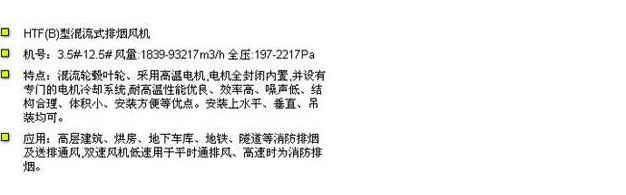

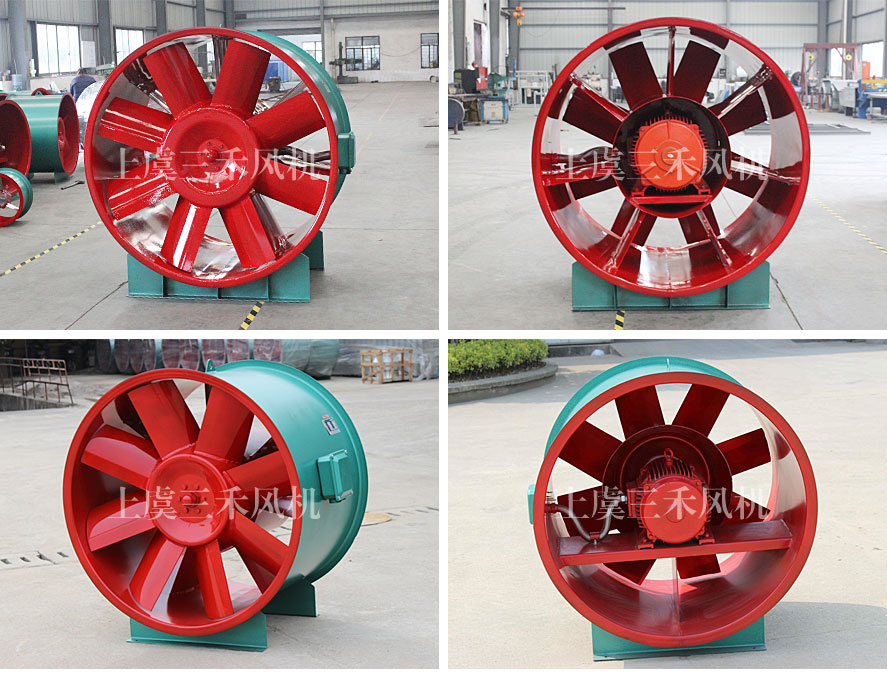

PLHL.HTF(B)型混流式消防排煙風機
PLHL.HTF(B)消防高溫消防排煙風機采用CAD軟件多目標優化設計，選配模壓扭曲翼形錐型葉輪，高溫電機全封閉內置，配設專門的電機冷卻系統。選用雙速電機直聯傳動，達到一機兩用（即平時送排通風和消防使用時高溫排煙），配設電控箱后可遠程自動控制。具有耐高溫性能優良、風量大、風壓高、安裝簡便等優點，廣泛應用于高層建筑、烘房、地下車庫、地鐵、隧道等場合消防排煙和送排通風。按GA211-1999消防風機耐高溫試驗方法，能在400℃高溫條件下連續運行100分鐘以上，介質溫度100℃條件下連續運行20小時／次不損壞，已被全國各大城市消防部門認可采用。
HTF(B)型風機（PYHL-14A型）I型單速結構緊湊，節省安裝空間。II型雙速在進風口設消聲集流器，使風機在低速排風時運轉噪音更低。所有的排煙風機單速雙速電機全部采用H型高溫電機。

HTF（B)-I型單速風機性能參數

機號 NO.	轉速 (r/min)	風量 (m3/h)	風壓 (Pa)	單速功率 (kW)	雙速功率 (kW)	噪聲 dB(A)	重量 (kg)
3.5	2900	6490	787	2.2	2.4/2 2/4P	79	58
		5874	887
		4885	1044
		4309	1062
		3862	1086
	1450	3245	197	0.55		70	47
		2937	222
		2443	261		0.55/0.45 4/6P
		2154	265
		1931	272
	960	2148	86	0.37		64	45
		1944	97
		1617	114
		1426	116
		1277	119
4	2900	9688	1028	5.5	5.5/4.5 2/4P	83	103
		8768	1159
		7293	1136
		6433	1387
		5764	1419
	1450	4844	257	0.75		71	62
		4385	290
		3646	341		0.85/0.55 4/6P
		3217	347
		2910	355
	960	3208	112	0.55		65	60
		2903	127
		2414	149
		2129	152
		1908	156

機號 NO.	轉速 (r/min)	風量 (m3/h)	風壓 (Pa)	單速功率 (kW)	雙速功率 (kW)	噪聲 dB(A)	重量 (kg)
4.5	2900	13749	1301	7.5	8/6.5 2/4P	84	130
		12485	1466
		10383	1725
		9160	1755
		8206	1796
	1450	6897	325	1.1		72	81
		6242	367
		5201	431		1.1/0.85 4/6P
		4580	439
		4103	449
	960	4566	143	0.55		66	82
		4132	161
		3437	189
		3032	192
		2715	196
5	2900	18923	1606	15	14/11 2/4P	89	209
		17126	1810
		14243	2130
		12565	2167
		11258	2217
	1450	9545	402	2.2		73	112
		8564	453
		7122	532		2.2/1.5 4/6P
		6283	542
		5629	554
	960	6264	176	0.75		67	99
		5670	198
		4715	233
		4160	237
		3726	243

機號 NO.	轉速 (r/min)	風量 (m3/h)	風壓 (Pa)	單速功率 (kW)	雙速功率 (kW)	噪聲 dB(A)	重量 (kg)
5.5	1450	12472	486	3	2.8/2.2 4/6P	74	130
		11289	548
		9389	644
		8282	655
		7421	670
	960	8258	213	1.1		69	121
		7474	240
		6216	282		1.1/0.75 6/8P
		5484	287
		4913	294
	720	6193	120	0.75		67	121
		5605	135
		4662	159
		4112	162
		3684	165
6	1450	16194	578	5.5	5.5/4 4/6P	76	175
		14656	652
		12190	767
		10753	780
		9634	798
	960	10721	253	1.5		70	151
		9703	286
		8070	336		1.8/1.3 6/8P
		7120	342
		6378	350
	720	8041	142	1.1		68	149
		7278	161
		6053	189
		5339	192
		4784	197
6.5	1450	20589	679	7.5	8/6.5 4/6P	78	216
		18634	765
		15498	890
		13672	916
		12249	937
	960	13631	298	2.2		73	181
		12337	335
		10260	394		2.4/1.8 6/8P
		9052	401
		8110	411
	720	10223	167	1.1		69	171
		9252	189
		7695	222
		6789	226
		6083	231
7	1450	25715	787	11	11/9 4/6P	81	286
		23274	887
		19356	1044
		17075	1061
		15298	1086
	960	17025	345	3		74	226
		15408	388
		12814	457		3.7/2.6 6/8P
		11306	465
		9713	476
	720	12679	194	1.1		70	206
		11556	219
		9611	257
		8479	262
		7597	268

機號 NO.	轉速 (r/min)	風量 (m3/h)	風壓 (Pa)	單速功率 (kW)	雙速功率 (kW)	噪聲 dB(A)	重量 (kg)
7.5	1450	31627	904	15	14/11 4/6P	84	312
		28626	1018
		23807	1198
		21002	1219
		18817	1247
	960	20940	396	4		76	252
		18952	446
		15762	525		3.7/2.6 6/8P
		13908	534
		12458	547
	720	15705	223	1.5		71	233
		14214	251
		11821	295
		10428	301
		9343	308
8	1450	38384	1028	18.5	16/13 4/6P	86	374
		34741	1159
		28893	1363
		25489	1387
		22837	1419
	960	25413	451	5.5		80	250
		23001	508
		19129	597		6/4.5 6/8P
		16876	608
		15119	622
	720	19060	253	2.2		75	232
		17250	286
		14346	336
		12657	342
		11340	350
8.5	1450	45598	1161	22	22/18.5 4/6P	89	408
		41270	1308
		34322	1539
		30589	1566
		27129	1602
	960	30189	509	7.5		81	339
		27323	573
		22724	674		8/6 6/8P
		20047	686
		17961	702
	720	22642	286	3		77	289
		20493	322
		17043	379
		15035	386
		13471	395
9	1450	54127	1301	30	28/22 4/6P	92	471
		48990	1466
		40743	1726
		35944	1755
		32204	1796
	960	35836	570	11		84	401
		32434	643
		26974	756		12/9 6/8P
		23797	769
		21321	787
	720	26876	320	4		79	372
		24326	362
		20231	425
		15990	433
		15232	443

性能參數

機號 NO.	轉速 (r/min)	風量 (m3/h)	風壓 (Pa)	單速功率 (kW)	雙速功率 (kW)	噪聲 dB(A)	重量 (kg)
9.5	1450	63660	1448	37	34/26 4/6P	95	546
		57613	1635
		47921	1921
		42272	1956
		37872	2001
	960	42147	634	11		86	526
		38143	717
		31727	842		12/9 6/8P
		27987	857
		25074	877
	720	31610	357	5.5		80	396
		28607	403
		23795	473
		20990	482
		18805	494
10	1450	74250	1606	55	55/42 4/6P	96	710
		67202	1810
		55890	2130
		49305	2166
		44174	2217
	960	49157	704	15		89	489
		44492	794
		37002	934		17/12 6/8P
		32642	950
		29247	972
	720	36869	396	7.5		81	450
		33369	446
		27752	525
		24483	534
		21935	547
10.5	960	56907	775	18.5	20/15 6/8P	91	585
		51501	876
		42838	1028
		37787	1047
		33855	1071
	720	42680	436	7.5		83	503
		38626	492
		32128	578
		28340	589
		25390	602
11	960	65429	851	22	25/12 6/8P	93	680
		59214	961
		49254	1128
		43447	1149
		38924	1176
	720	49072	478	11		86	610
		44410	540
		36940	635
		32585	646
		29193	661
11.5	960	74763	930	30	30/156/8P	94	885
		67661	1050
		56280	1233
		49645	1256
		44478	1285
	720	56073	523	11		88	632
		50746	591
		42210	694
		37233	707
		33358	723

機號 NO.	轉速 (r/min)	風量 (m3/h)	風壓 (Pa)	單速功率 (kW)	雙速功率 (kW)	噪聲 dB(A)	重量 (kg)
12	960	84946	1013	37	30/15 6/8P	96	860
		76877	1144
		63945	1343
		56407	1368
		50536	1399
	720	63709	570	15		90	810
		57657	643
		47950	755
		42305	769
		37902	787
12.5	960	96011	1099	45	37/18 6/8P	97	990
		86898	1241
		72271	1457
		63755	1484
		57121	1518
	720	72009	618	18.5		92	880
		65173	698
		54203	820
		47817	835
		42840	854
13	960	108000	1188	55	55/28 6/8P	98	1190
		97743	1342
		81300	1576
		71716	1605
		64251	1642
	720	81000	668	22		94	910
		73307	755
		60976	886		/
		53786	903
		48188	923
	560	63000	404	11		85	880
		57101	456
		47425	536
		41834	546
		37479	558
13.5	720	90711	721	30	/	97	1180
		82095	814
		68286	956
		60234	974
		53966	996
	560	70553	436	15		86	1050
		63851	492
		53110	578
		46849	589
		41973	602
14	720	101168	775	37	/	99	1390
		91558	875
		76157	1028
		67178	1047
		60187	1071
	560	78686	469	18.5		88	1160
		71212	529
		59233	622
		52250	633
		46811	648

注：表中性能參數為高效區參數，若用戶需此范圍外的性能參數，可特殊針對設計。
